Principe Fondamental

Augmentation de pression par réduction de volume - c'est le principe qui régit le fonctionnement des pompes à palettes rotatives. Cette conception offre d'excellentes performances pour la pression, le vide ou une combinaison des deux.

Fonctionnement

Dans un carter cylindrique (1), un rotor (2) est positionné de manière excentrique de sorte qu'il touche presque le cylindre (3). Les palettes (5) sont positionnées dans les fentes du rotor (4). Quand le rotor commence à tourner, sous l'effet de la force centrifuge, les palettes sont projetées et glissent contre la surface interne du cylindre.

Ainsi se forme une cellule (6) entre deux palettes dont le volume change constamment pendant la rotation. L'air entre par le port d'admission (7) dans la cellule jusqu'à ce que la palette arrière atteigne l'extrémité du port d'admission (8). À ce moment, la cellule (6) a atteint son volume d'air maximum.

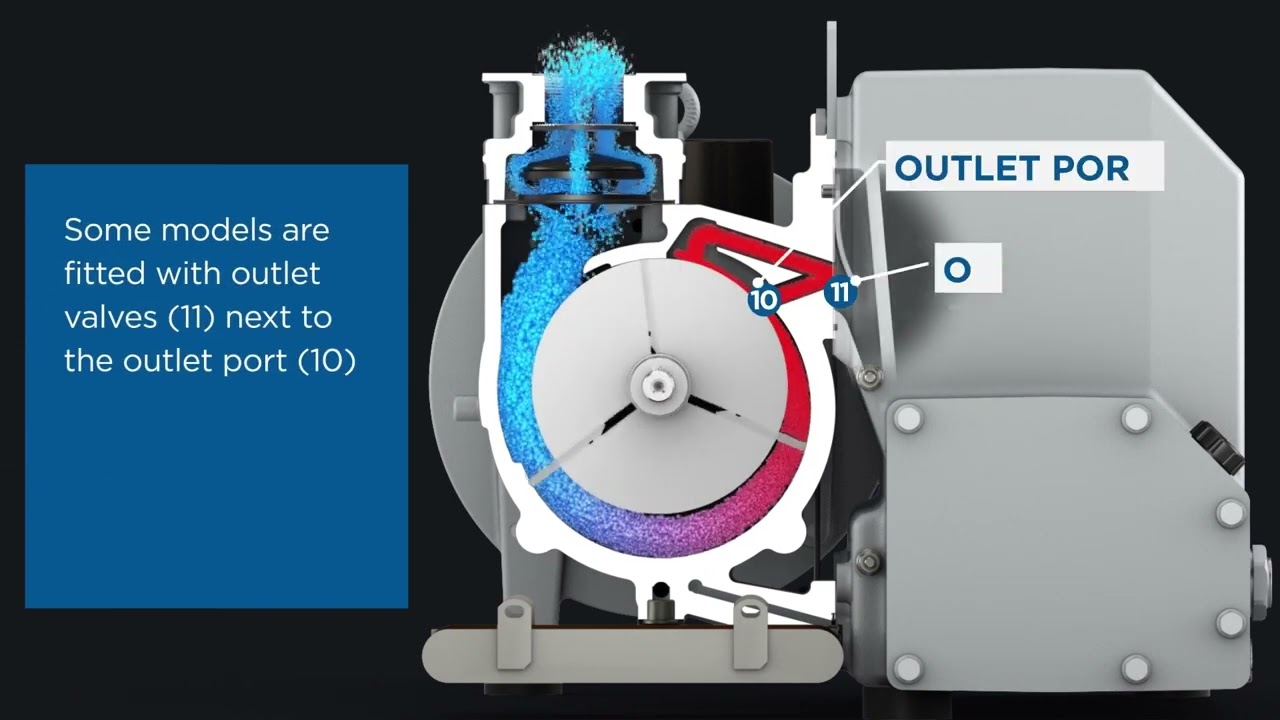

Quand la cellule s'éloigne du port, son volume (9) devient de plus en plus petit, l'air est ainsi comprimé et la pression augmente. Certains modèles sont équipés de clapets de sortie (11) près du port de sortie (10) qui empêchent le reflux de l'air évacué lorsque la pression maximale est atteinte.

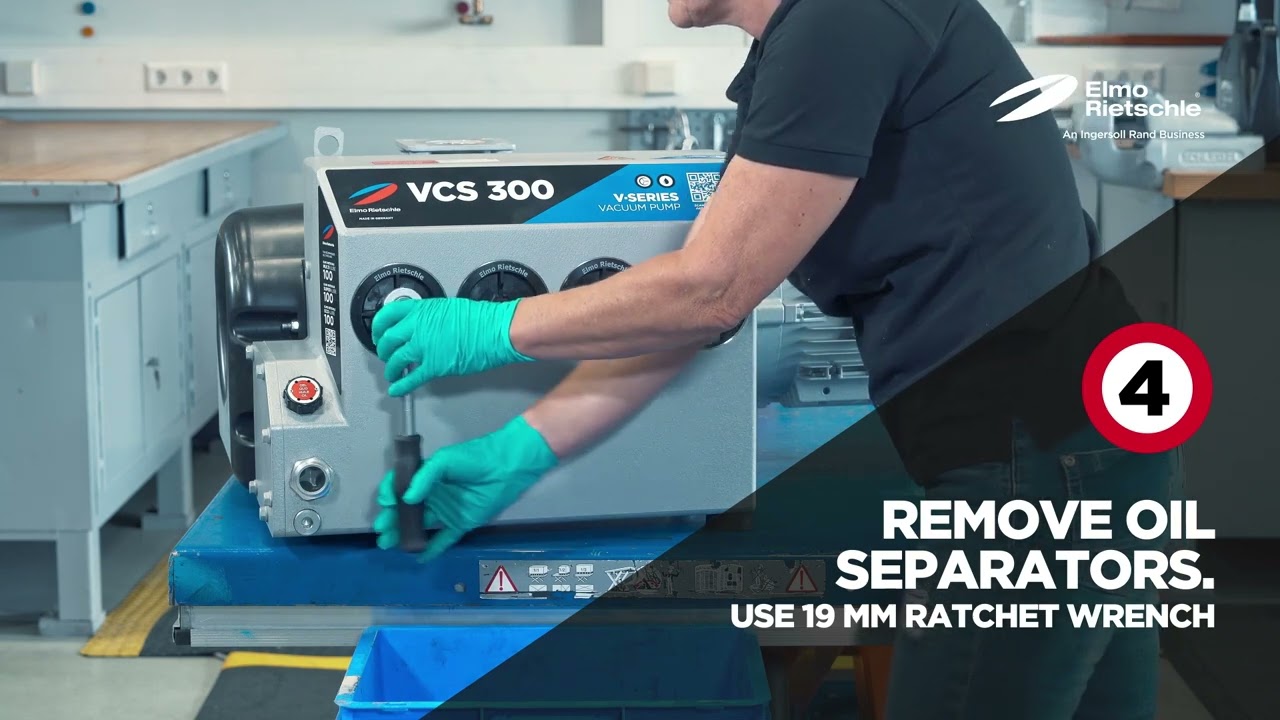

Système de Déshuilage

Après son passage par le port de sortie (10) et les clapets de sortie (11), le mélange huile-gaz atteint la chambre de déshuilage (12) où l'huile est séparée du gaz en deux étapes.

Première étape : Les grosses gouttelettes d'huile sont séparées mécaniquement du gaz et sont finalement déposées dans le réservoir de boue d'huile (13).

Seconde étape : Le mélange huile-gaz restant passe ensuite à travers des éléments filtrants fins (14) qui séparent même les plus petites particules d'huile. Celles-ci sont ensuite réintroduites par une conduite d'aspiration d'huile dans le circuit d'huile de la pompe.

Le gaz pratiquement exempt d'huile peut être évacué à l'extérieur soit par la sortie d'air (15) soit par d'autres dispositifs de tuyauterie flexible ou de canalisation.
