Moteur triphasé

Chez Cenov' Distribution, retrouverez vos Moteur triphasé , contactez nos experts pour vous accompagner.

Qu’est-ce qu’un Moteur Triphasé (moteur tri) ?

Un moteur triphasé est un moteur électrique alimenté par un courant alternatif triphasé, qui crée un champ magnétique rotatif dans le stator. Ce champ magnétique induit des courants dans le rotor, générant une force électromagnétique qui provoque la rotation du rotor. Cela convertit l’énergie électrique en énergie mécanique de manière efficace et stable.

    Quels sont les principaux types de moteurs triphasés disponibles et leurs applications ?

    Les principaux types de moteurs triphasés sont les moteurs asynchrones et synchrones :

    • Moteurs Asynchrones Triphasés : Utilisés pour les applications nécessitant une opération continue et fiable, comme les pompes, et les systèmes de ventilation.
    • Moteurs Synchrones Triphasés : Idéals pour des applications nécessitant une vitesse constante et précise, comme les équipements de précision et les générateurs.
    Marques :
    Puissance :
    Type de montage :
    Vitesse de rotation :
    Hauteur d'axe - Taillle carcasse :
    Matière du moteur :
    Tension réseau (50Hz) :
    Indice énergétique (IE) :
    Sonde de température :
    Mono / triphasé :

    Une question, un conseil

    Contactez nos experts

    FAQ :

    Quels sont les avantages des moteurs triphasés par rapport aux moteurs monophasés ?

    Les moteurs triphasés offrent plusieurs avantages :

    • Efficacité Énergétique : Utilisation optimisée de l’énergie, réduisant les coûts d’exploitation.
    • Puissance Élevée : Capacité à gérer des charges lourdes.
    • Stabilité : Distribution de puissance équilibrée, réduisant les vibrations.
    • Maintenance Réduite : Moins de composants mobiles, nécessitant moins de maintenance.

    Quelles sont les fixations, types de montages d'un moteur asynchrone triphasé ?

    Les types de fixations des moteurs électriques industriels sont définis par la norme IEC 60034-7. Elles sont classifiées en 4 grandes catégories :

        • A pattes
        • A trous lisses (FF)
        • A trous taraudés (FT)
        • Sans palier avant

    Branchement d'un moteur triphasé

    Le branchement d’un moteur asynchrone triphasé dépend de son type (à cage d’écureuil, a rotor bobiné / à bagues, dahlander, …). Les moteurs à cage d’écureuil représentent plus de 80% des moteurs dans l’industrie, nous allons donc développer leur branchement.

    Le branchement d’un moteur asynchrone triphasé à cage :

    Pour réaliser le branchement d’un moteur asynchrone triphasé, il va falloir connaitre son couplage. Il existe de nombreux couplages mais l’on en trouve majoritairement deux : triangle et étoile. Pour déterminer le couplage d’un moteur, il y a 4 étapes :

    1. Connaitre la tension et la fréquence de votre alimentation réseau. En France la fréquence du réseau est à 50Hz et la tension triphasé est généralement de 400V dans l’industrie. Si vous ne la connaissez pas vous pouvez la retrouver à l’aide d’un voltmètre ou d’un multimètre.

    2. Trouver le couplage à réaliser sur la plaque signalétique.

    moteur asynchrone triphasé plaque signalétique

    Sur cette plaque signalétique, pour un réseau à 50Hz et 400V il faut réaliser un couplage triangle (symbole Λ à côté de la tension 400V pour 50Hz).

    A noter :

      • Les tensions sont toujours annoncées dans l’ordre triangle étoile : 230/400 V signifie que l’on a un couplage 230V
      • Vous pourrez trouver les symboles :  Λ, Δ et D (couplage triangle) et Y (couplage étoile).

    3. Réaliser le couplage à l’aide des barrettes

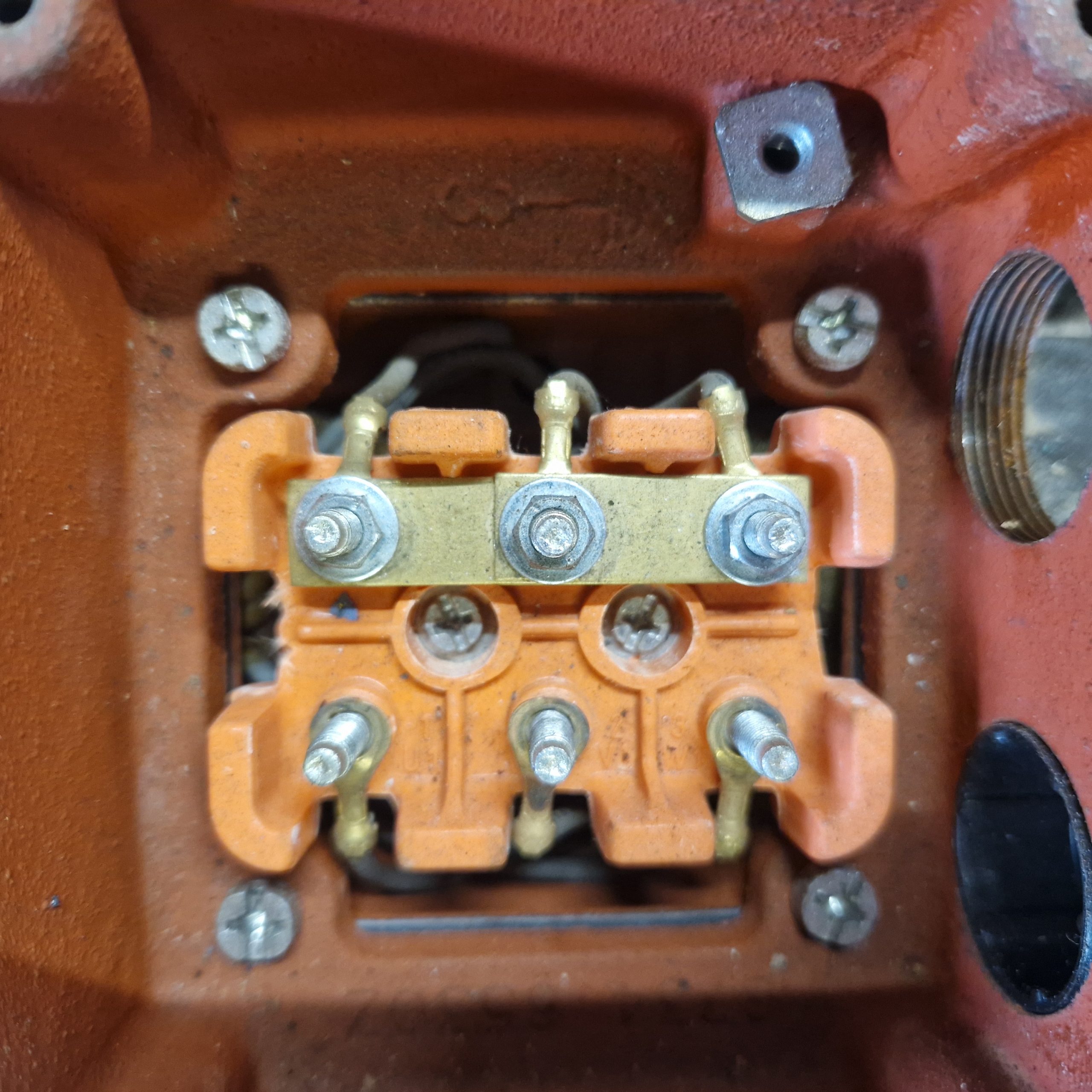

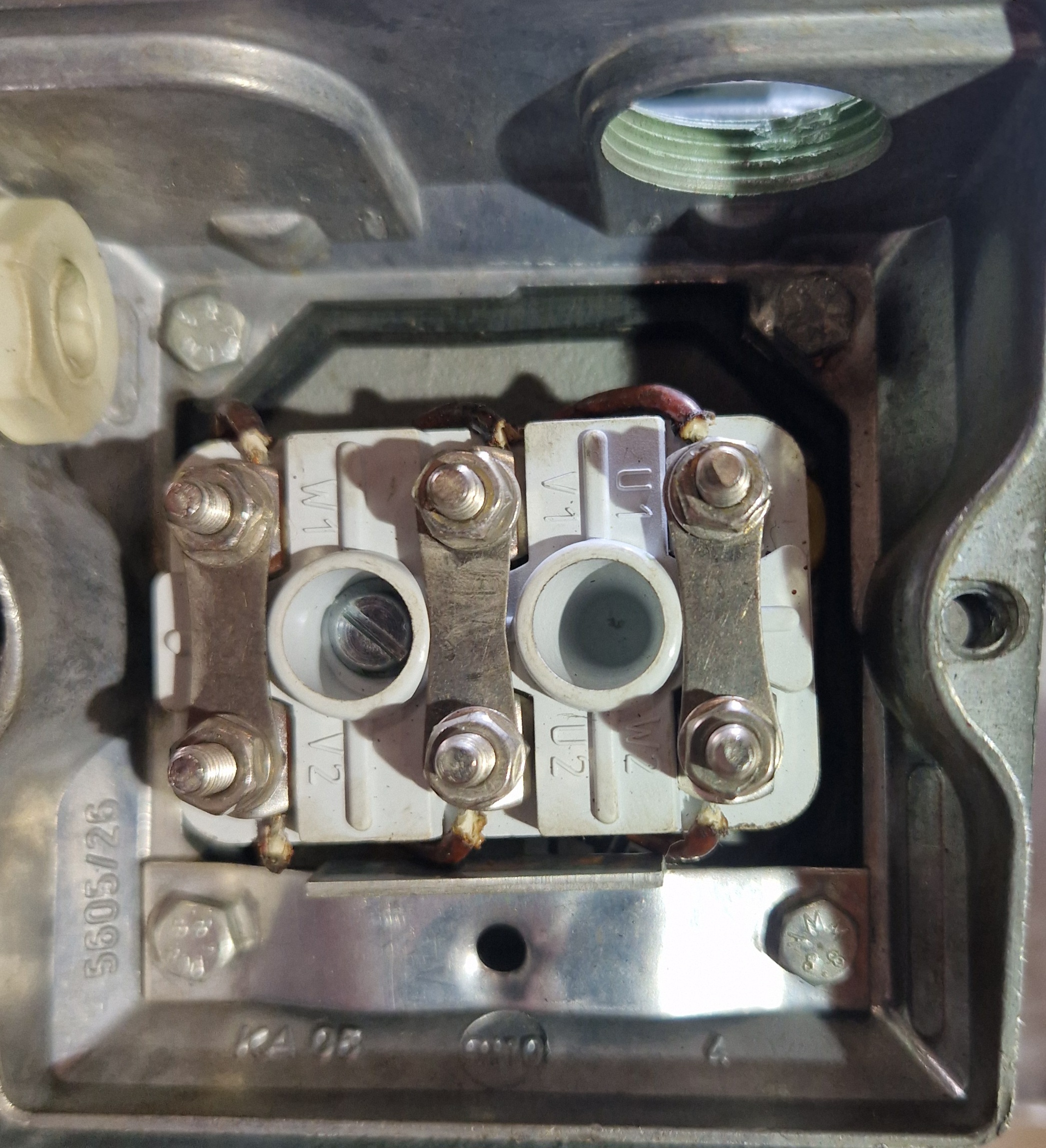

    Moteur asynchrone triphasé exemple de couplage étoile (Y)        Moteur asynchrone triphasé exemple de couplage triangle (Δ)

    Les barrettes seront donc disposés comme la photo de droite afin d’obtenir un couplage en triangle. La photo de gauche est celle d’un couplage en étoile.

    4. Branchement des câbles d’alimentation réseau

    Pour ce faire il vous faudra suivre un ordre spécifique comme montré dans les images ci-dessous :

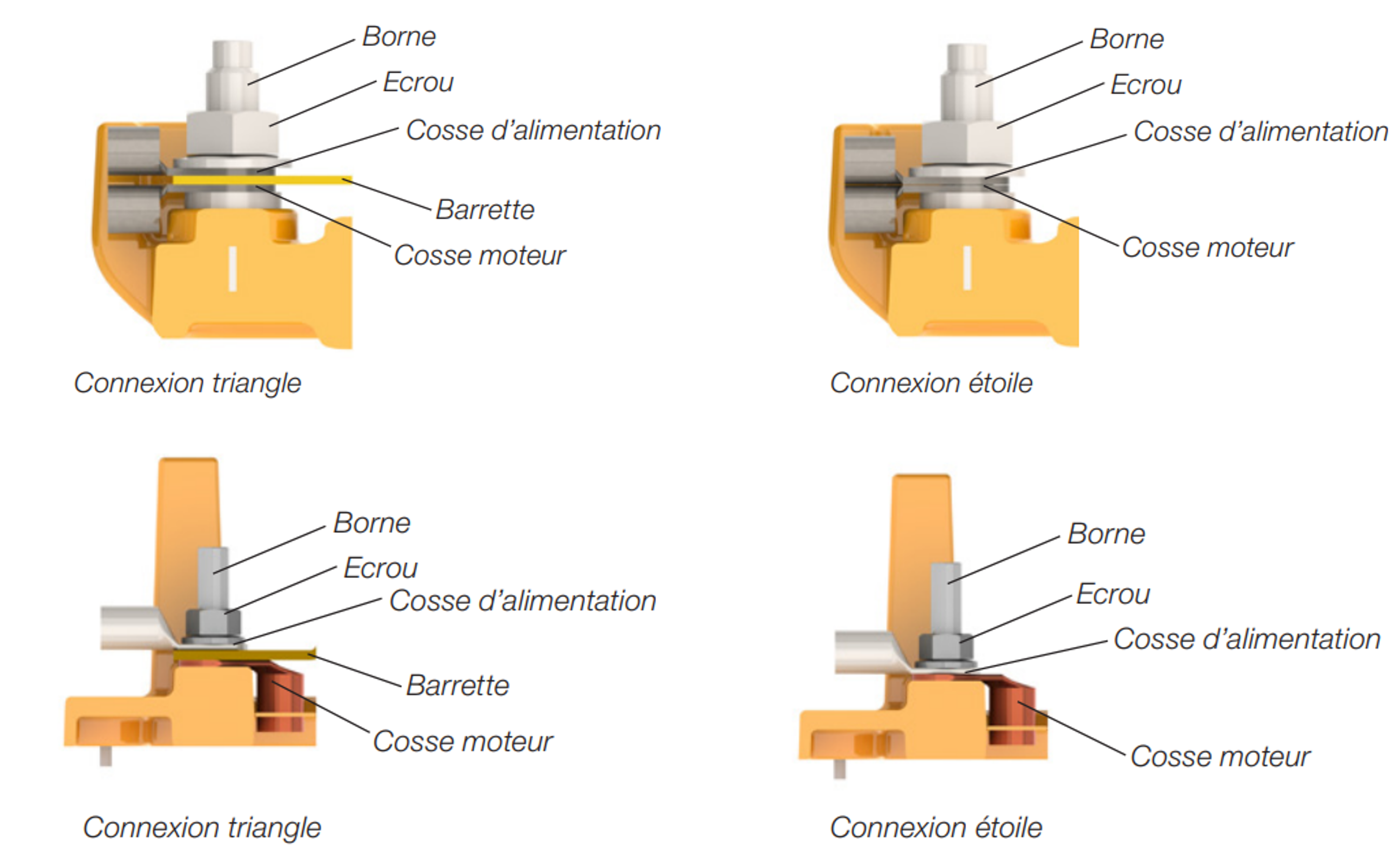

    Moteur asynchrone triphasé raccordement barrettes et cosses d'alimentation

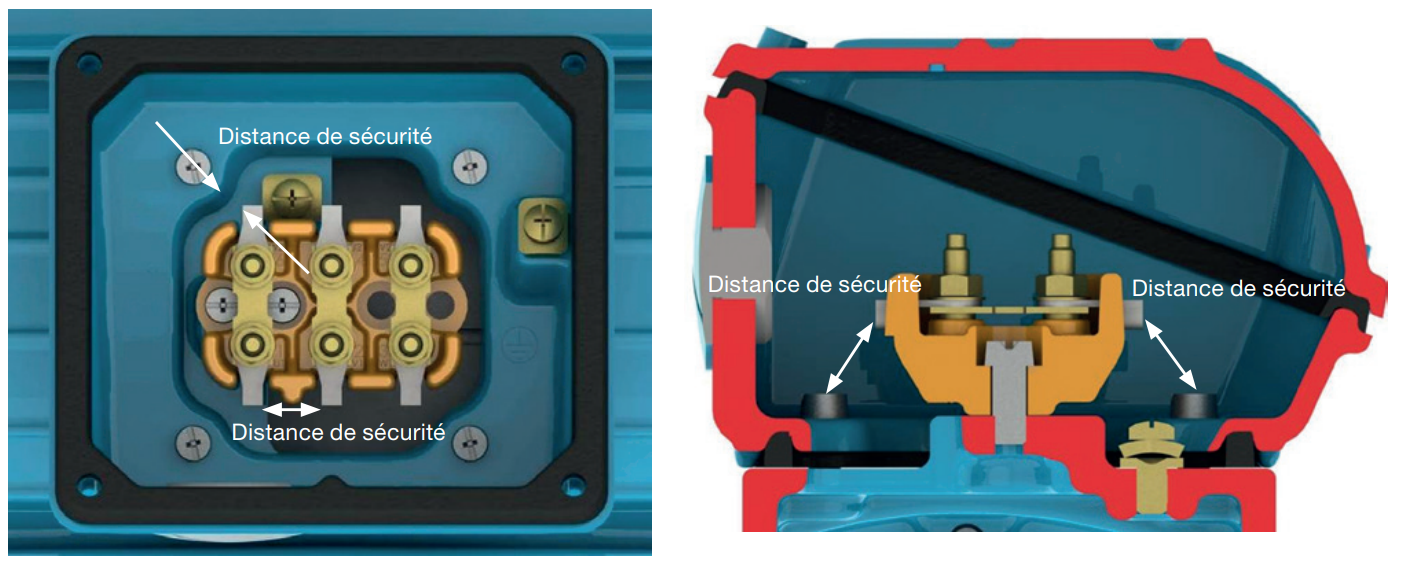

    Veillez à faire attention à respecter les distances de sécurité minimales :

    Moteur asynchrone triphasé raccordement barrettes et cosses d'alimentation

    Tension Distance minimale de sécurité (mm)
    U ≤ 440 V 4
    440 < U ≤ 690 V 5.5
    690 < U ≤ 1000 V 8
    1000 < U ≤ 6900 V 45
    6900 < U ≤ 11000 V 70
    11000 < U ≤ 16500 V 105



    Le branchement des moteurs asynchrones triphasés de tous types :

    Vous trouverez dans le tableau ci-dessous un résumé du branchement des différents types de moteurs électriques asynchrones triphasés :

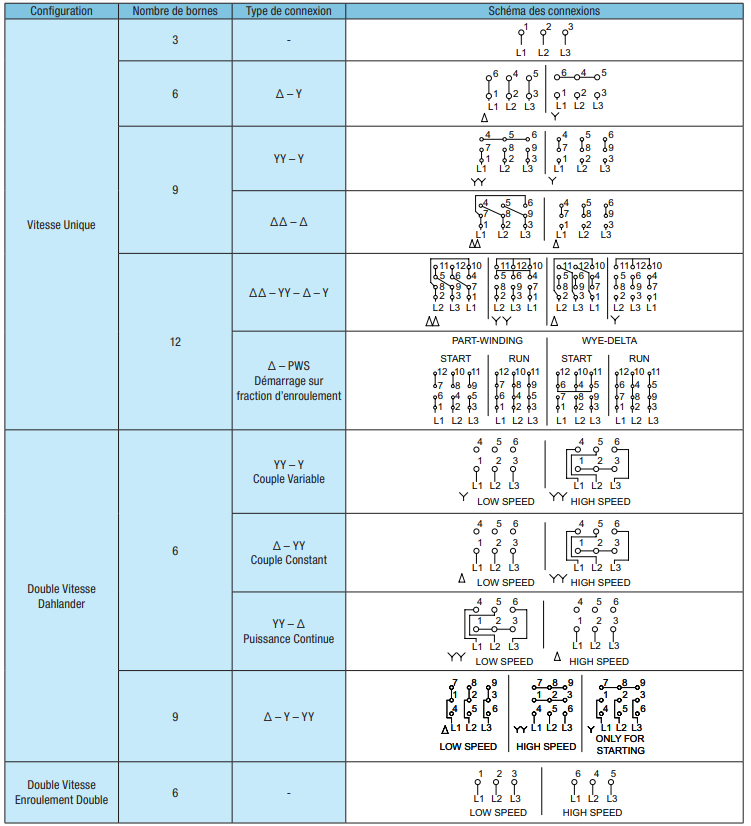

    Moteurs asynchrones triphasés schémas de connexion

    Quelles sont les différents types de moteurs asynchrones triphasés ?

    Il existe principalement deux types de moteurs asynchrones triphasés : les moteurs à cage d’écureuil et les moteurs à rotor bobiné.

    Comment choisir le bon moteur triphasé pour mon application ?

    Pour choisir le bon moteur triphasé, il faut considérer :

    • Puissance Requise : Calculer la puissance nécessaire pour l’application.
    • Conditions d’Utilisation : Prendre en compte l’environnement, telles que les températures et l’humidité.
    • Spécifications Techniques : Considérer la vitesse nominale, le couple de démarrage et l’efficacité.

    Nos experts peuvent fournir des conseils personnalisés pour sélectionner le moteur adapté (contactez nous).

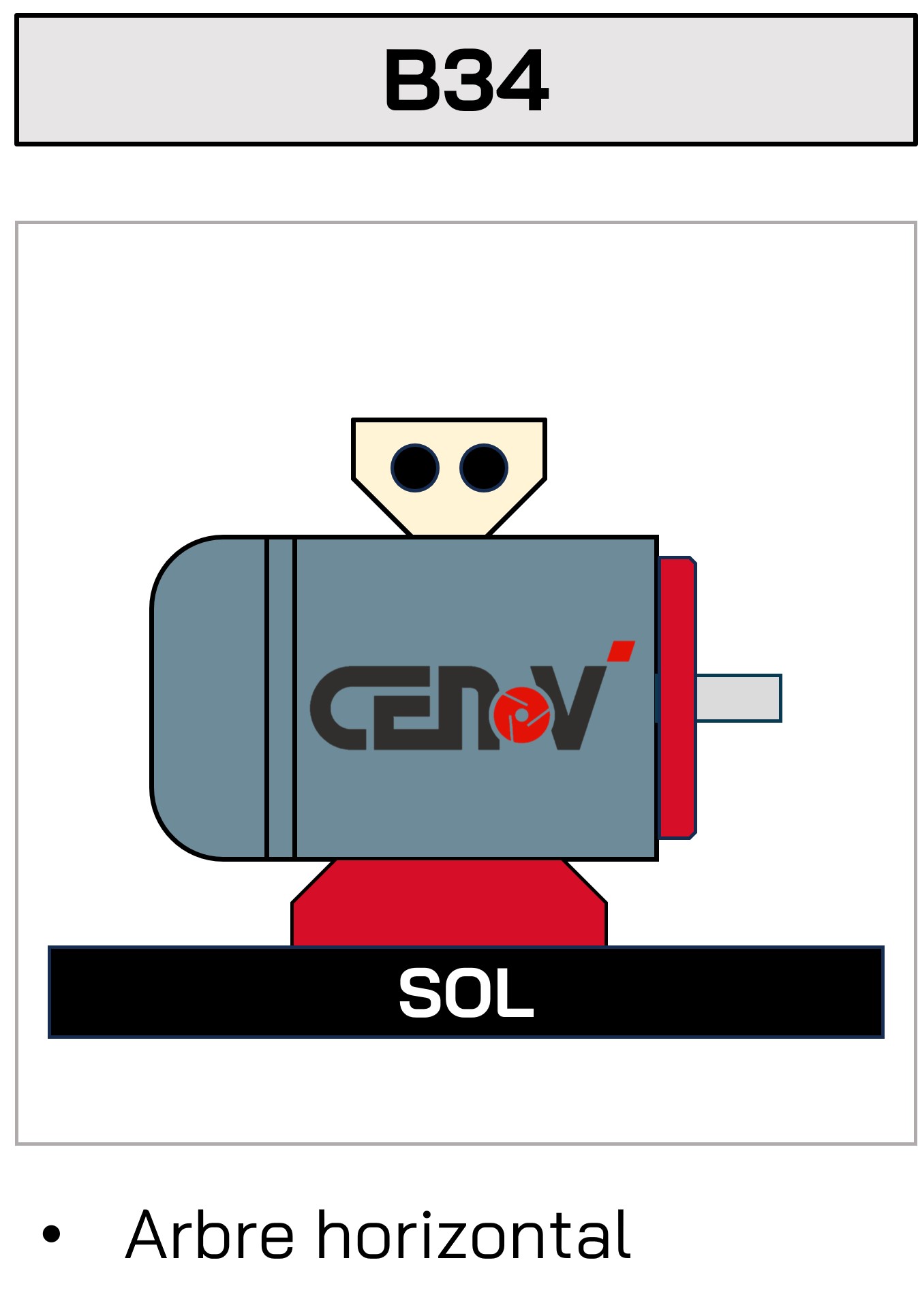

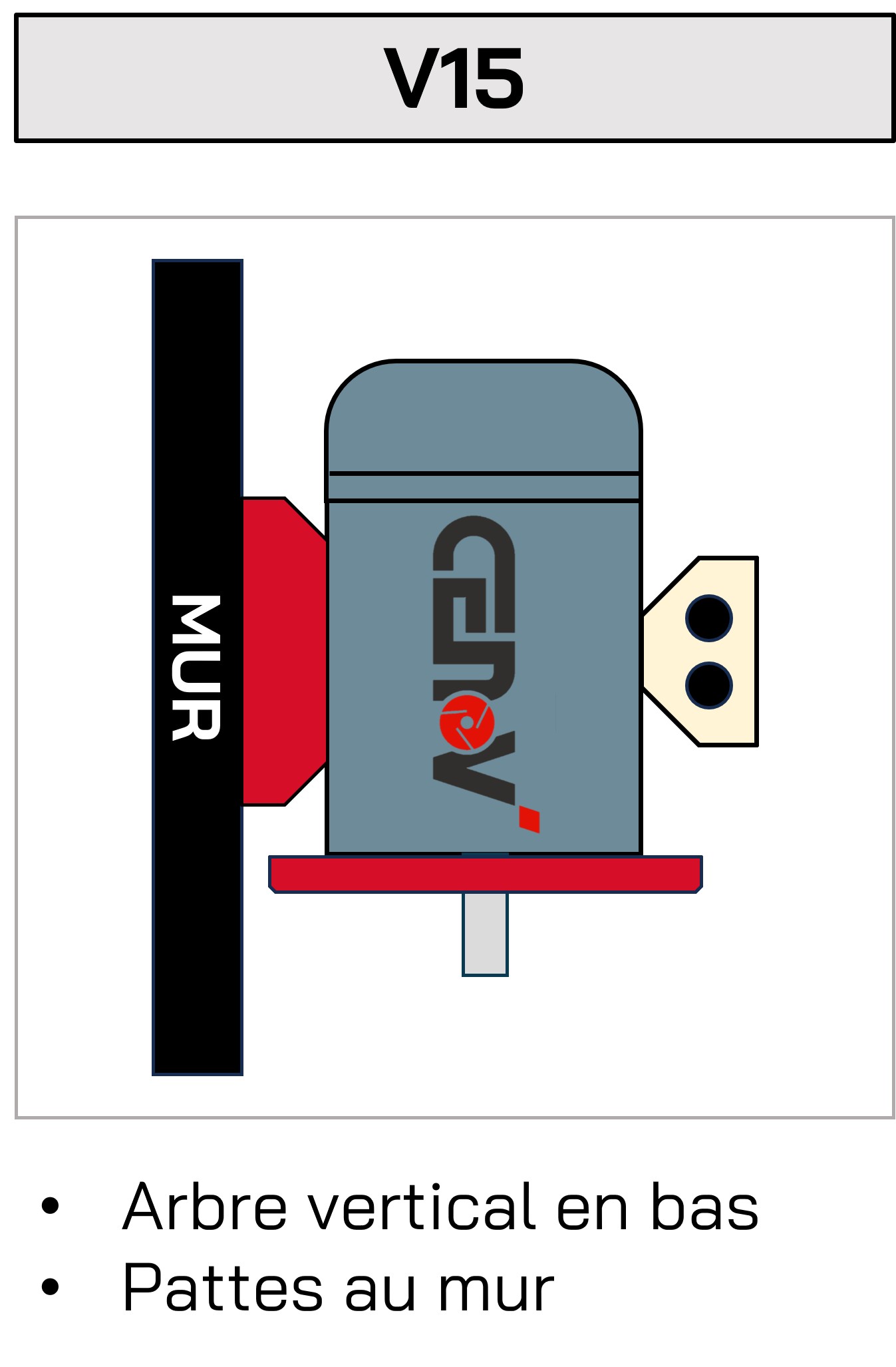

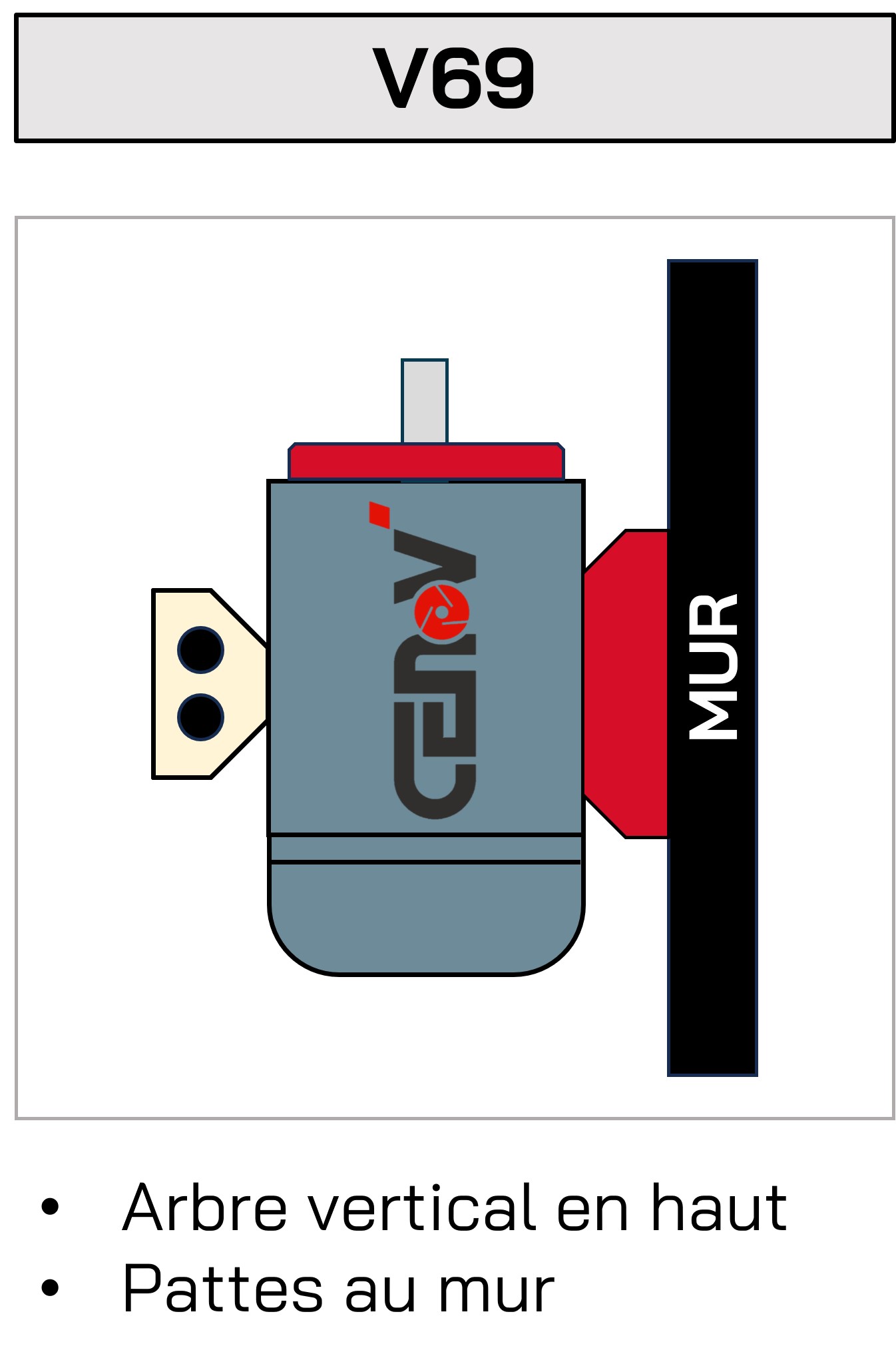

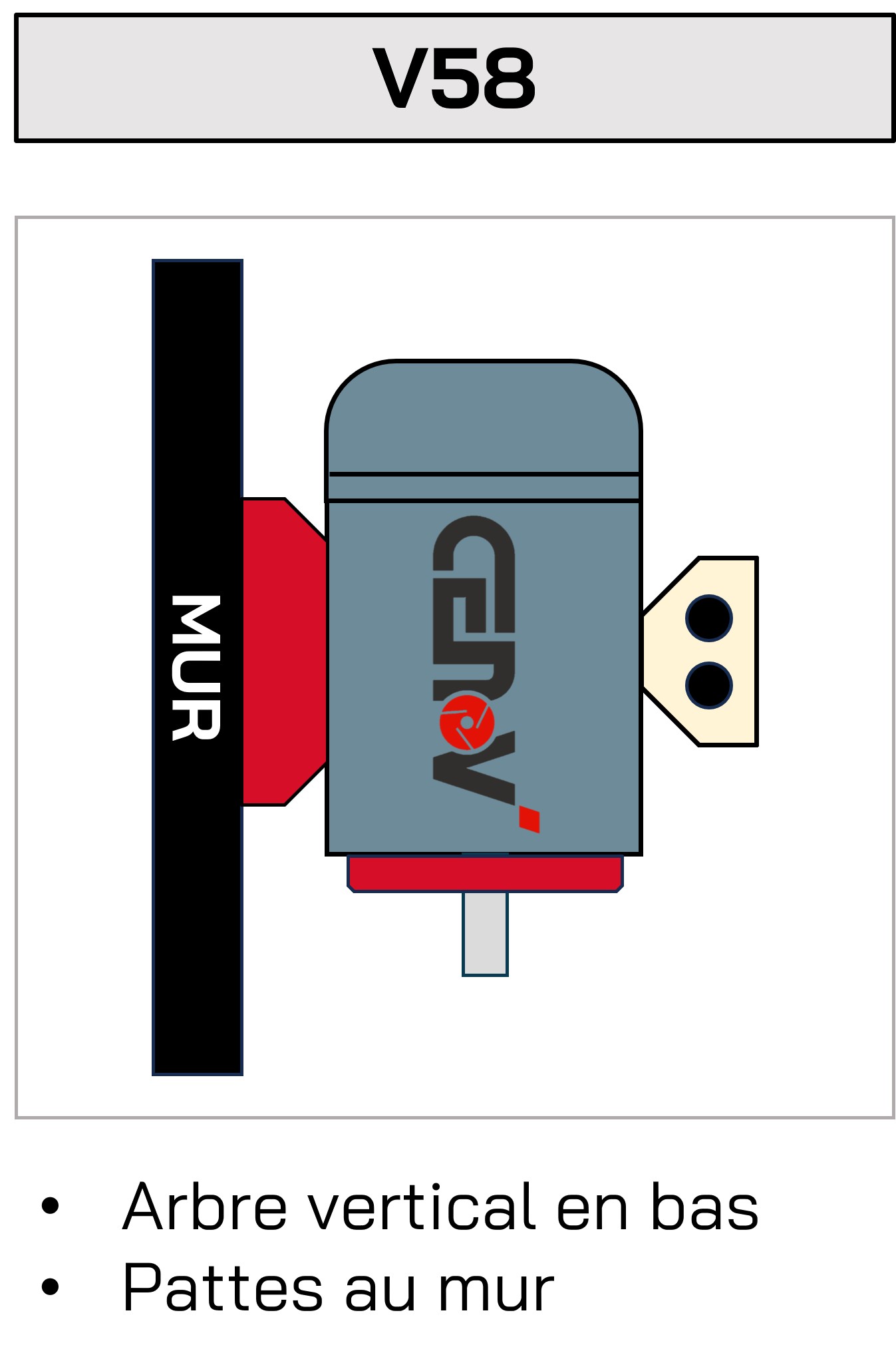

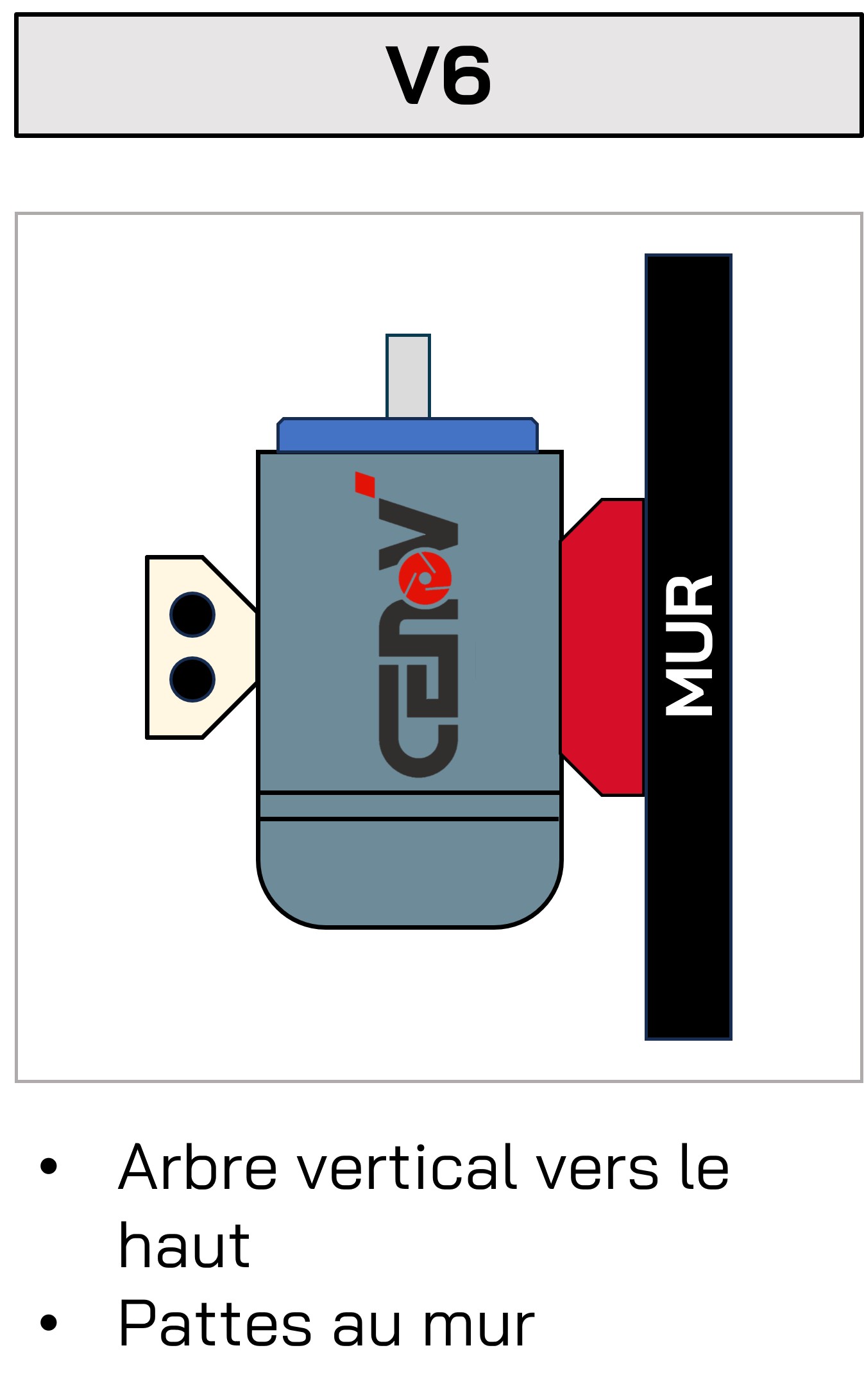

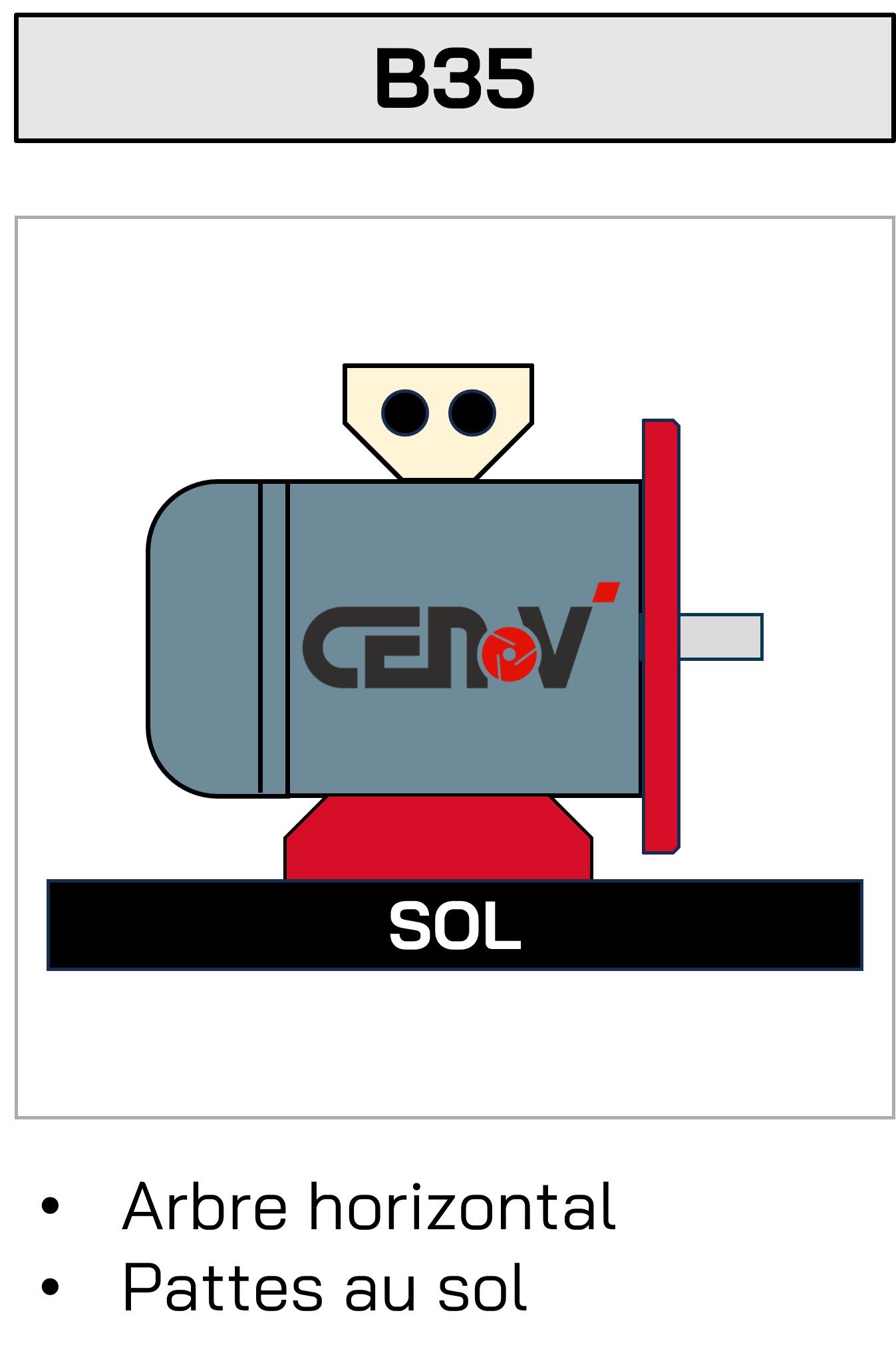

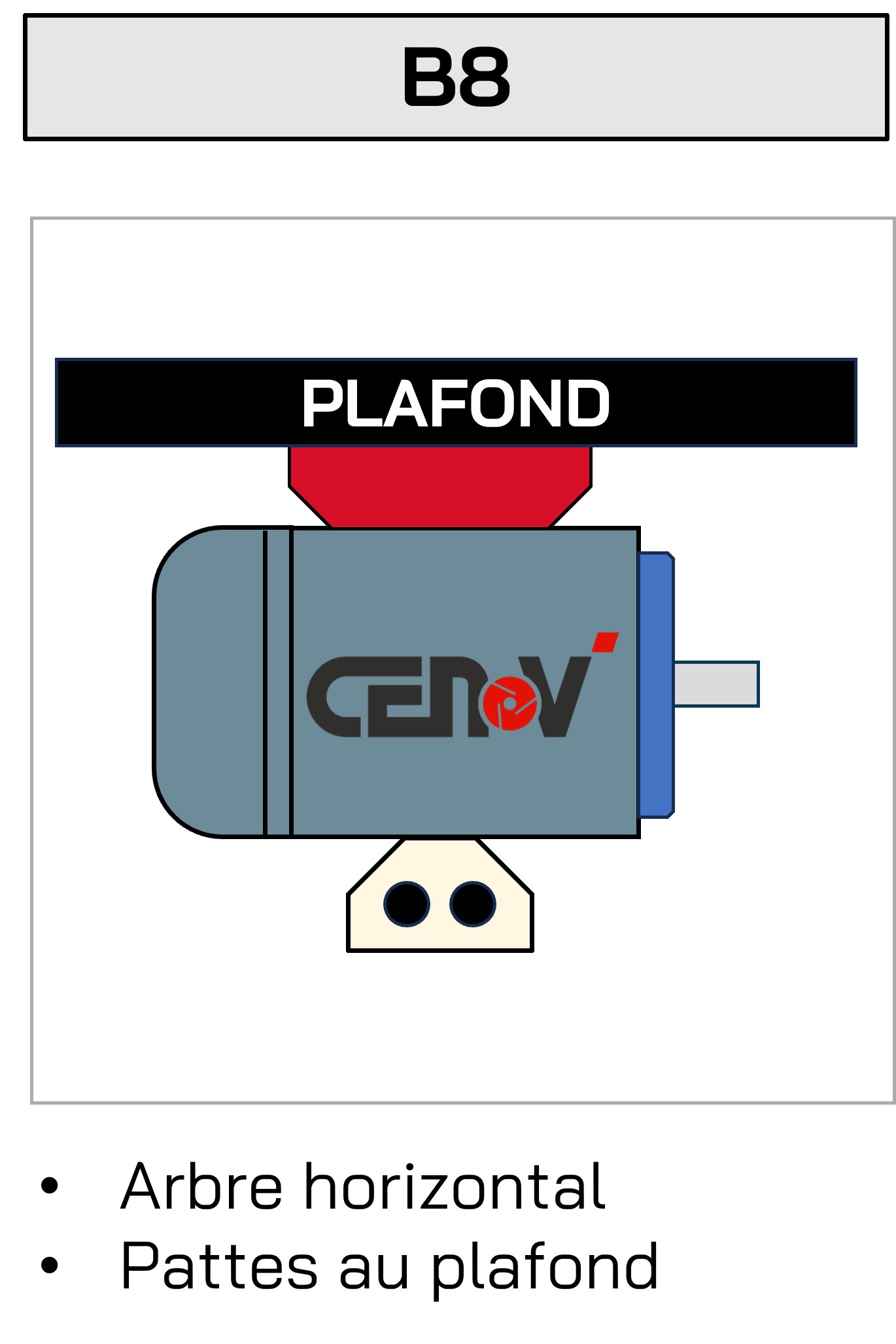

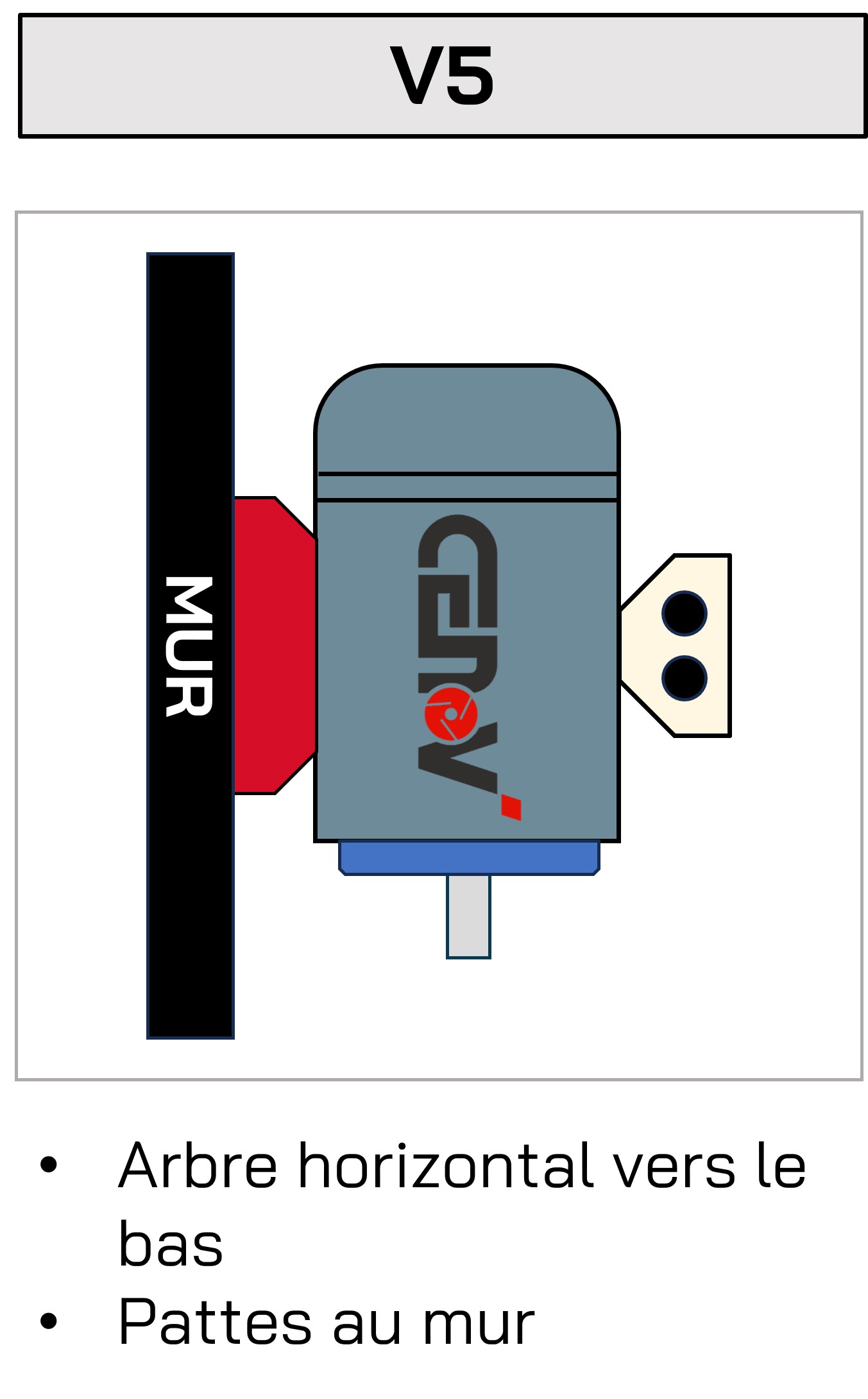

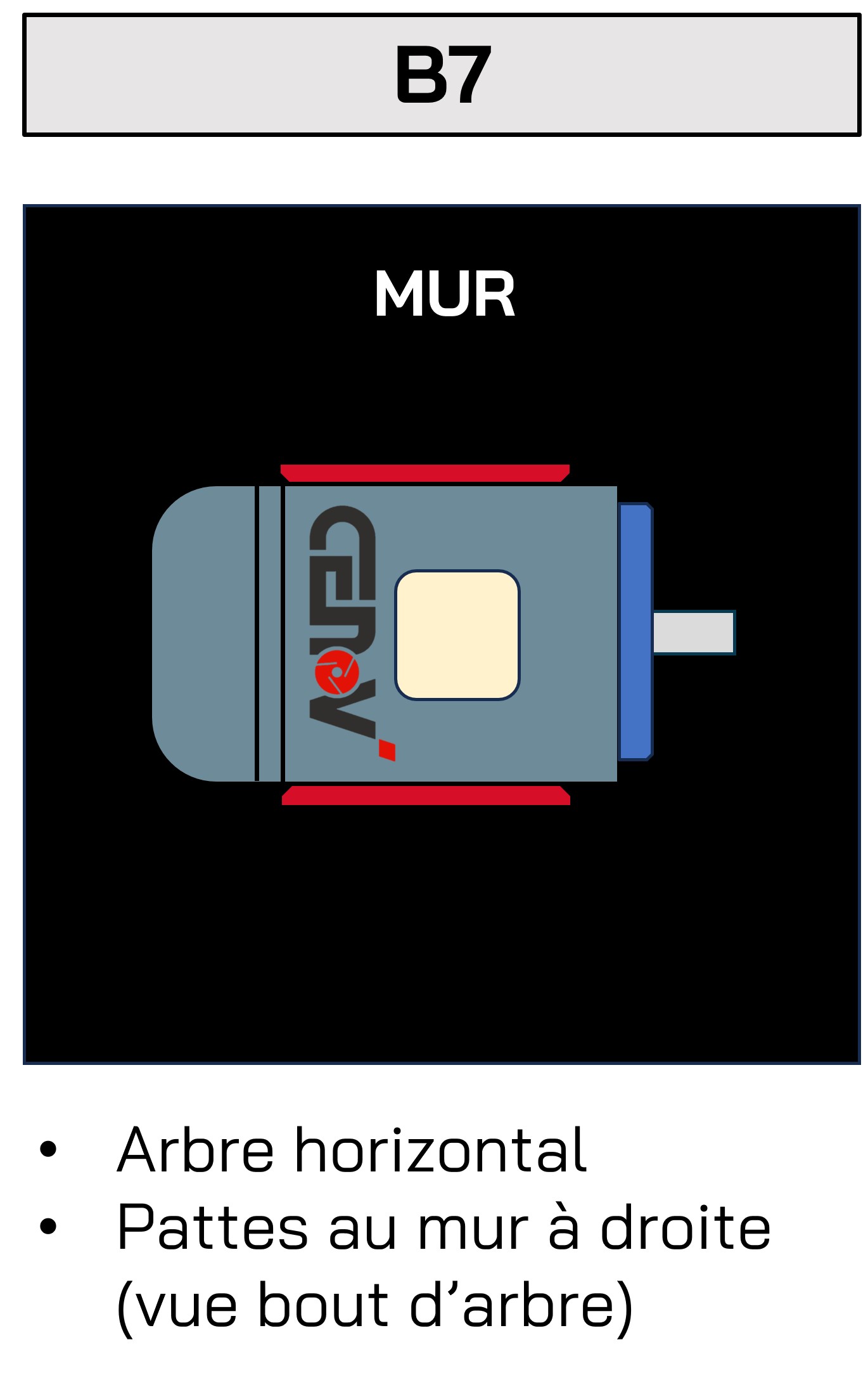

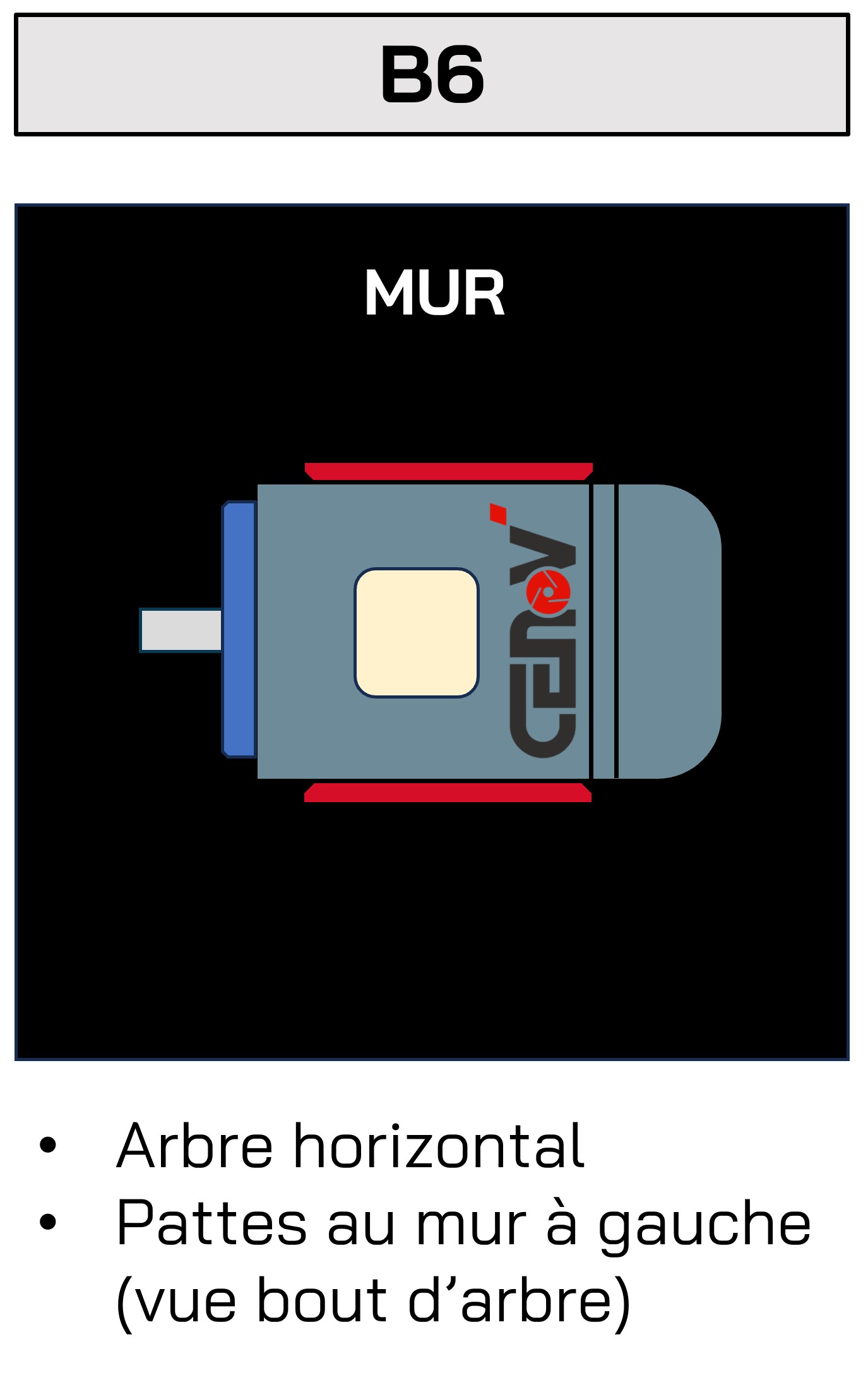

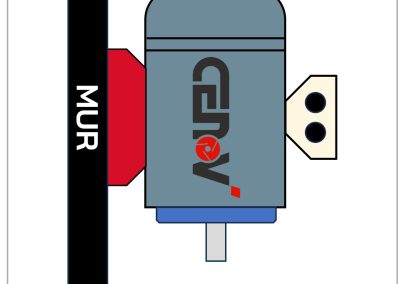

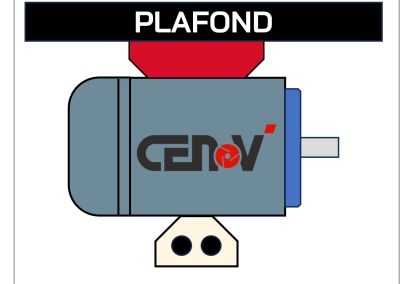

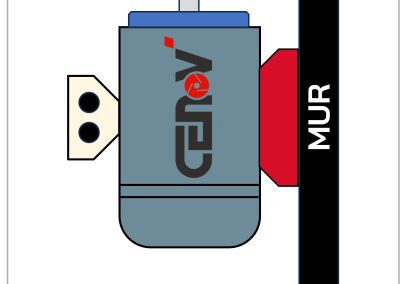

    Les moteurs avec une fixation à pattes :

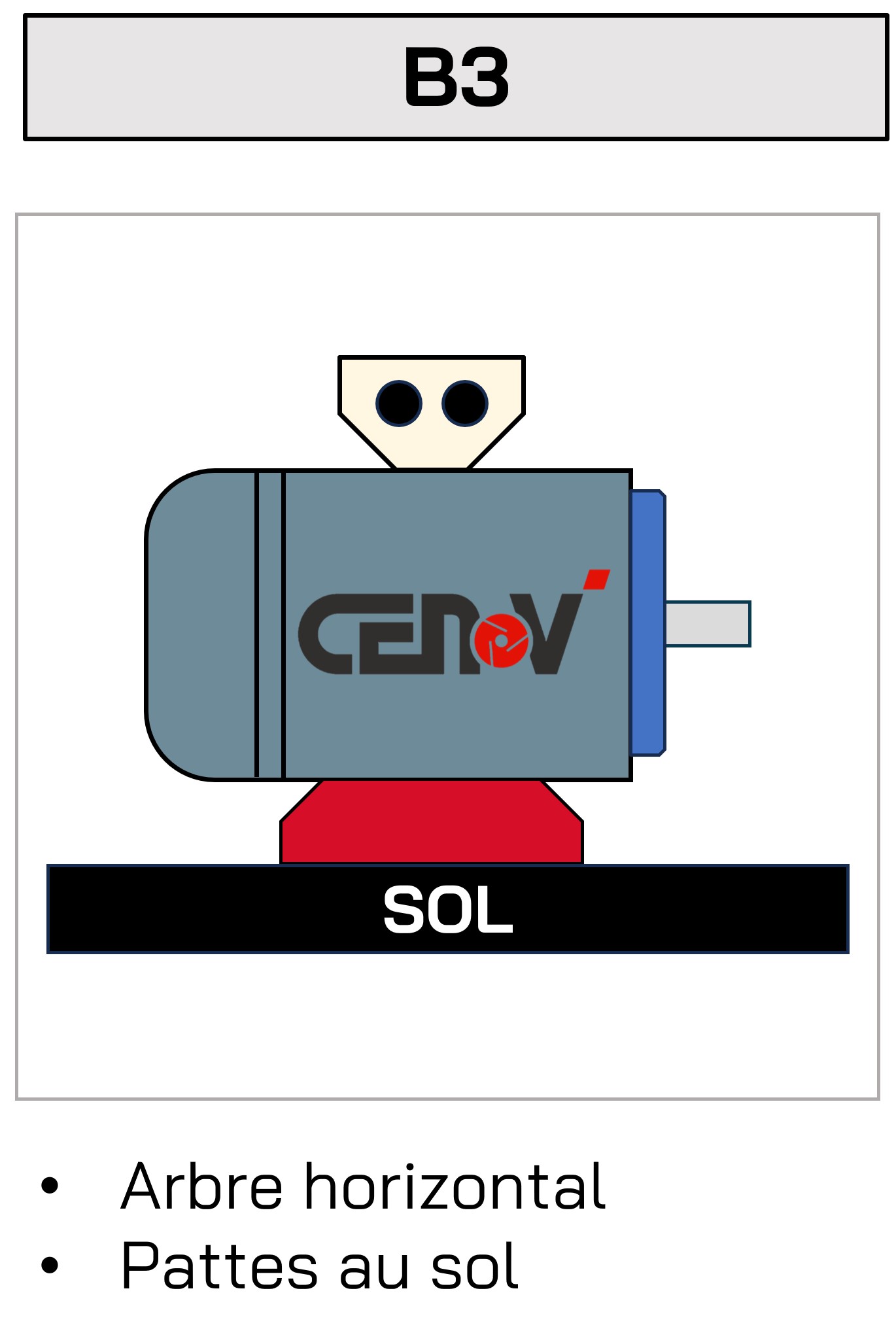

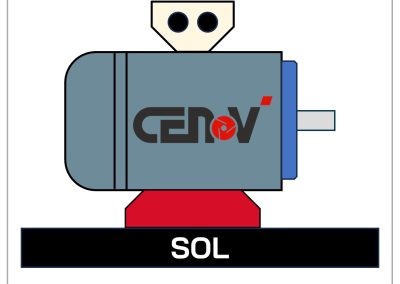

    La fixations la plus commune de cette catégorie et dans l’industrie est la B3 : un moteur à pattes avec l’arbre en position horizontale.

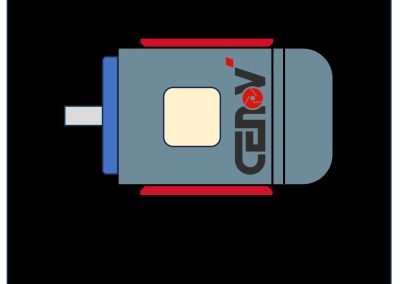

    Vous trouverez ci-dessous les différents montages (cliquez sur les images pour en savoir plus) :

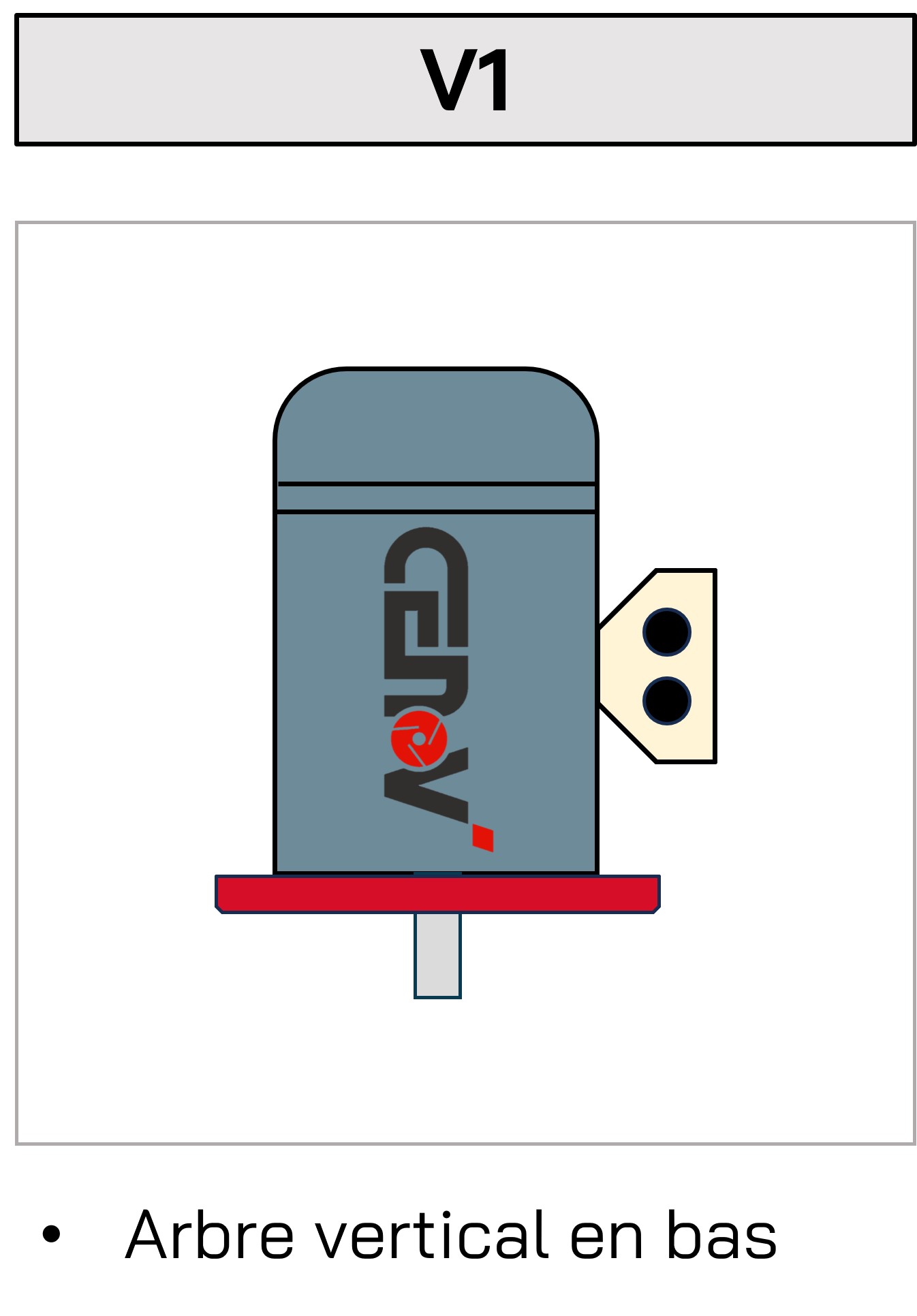

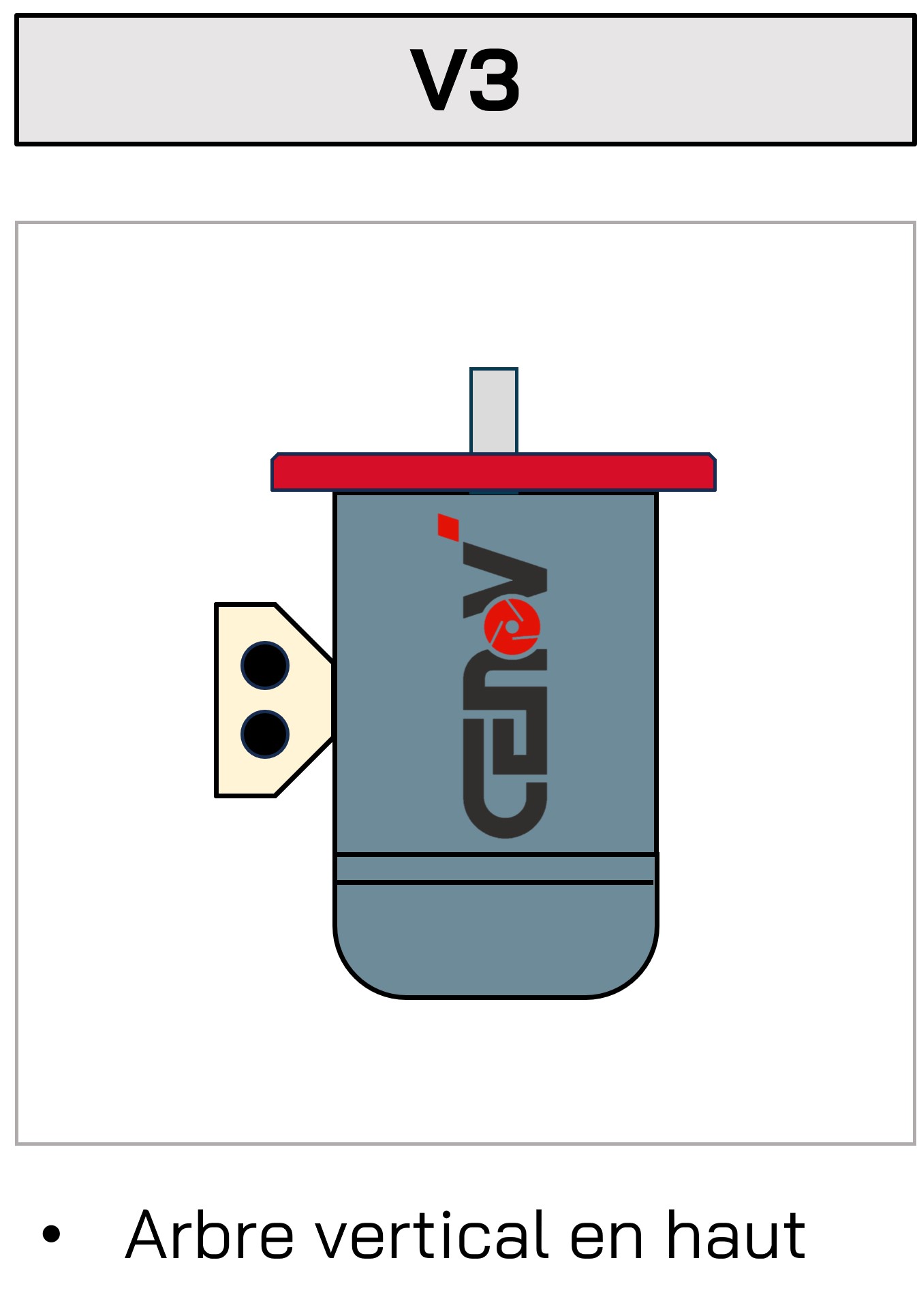

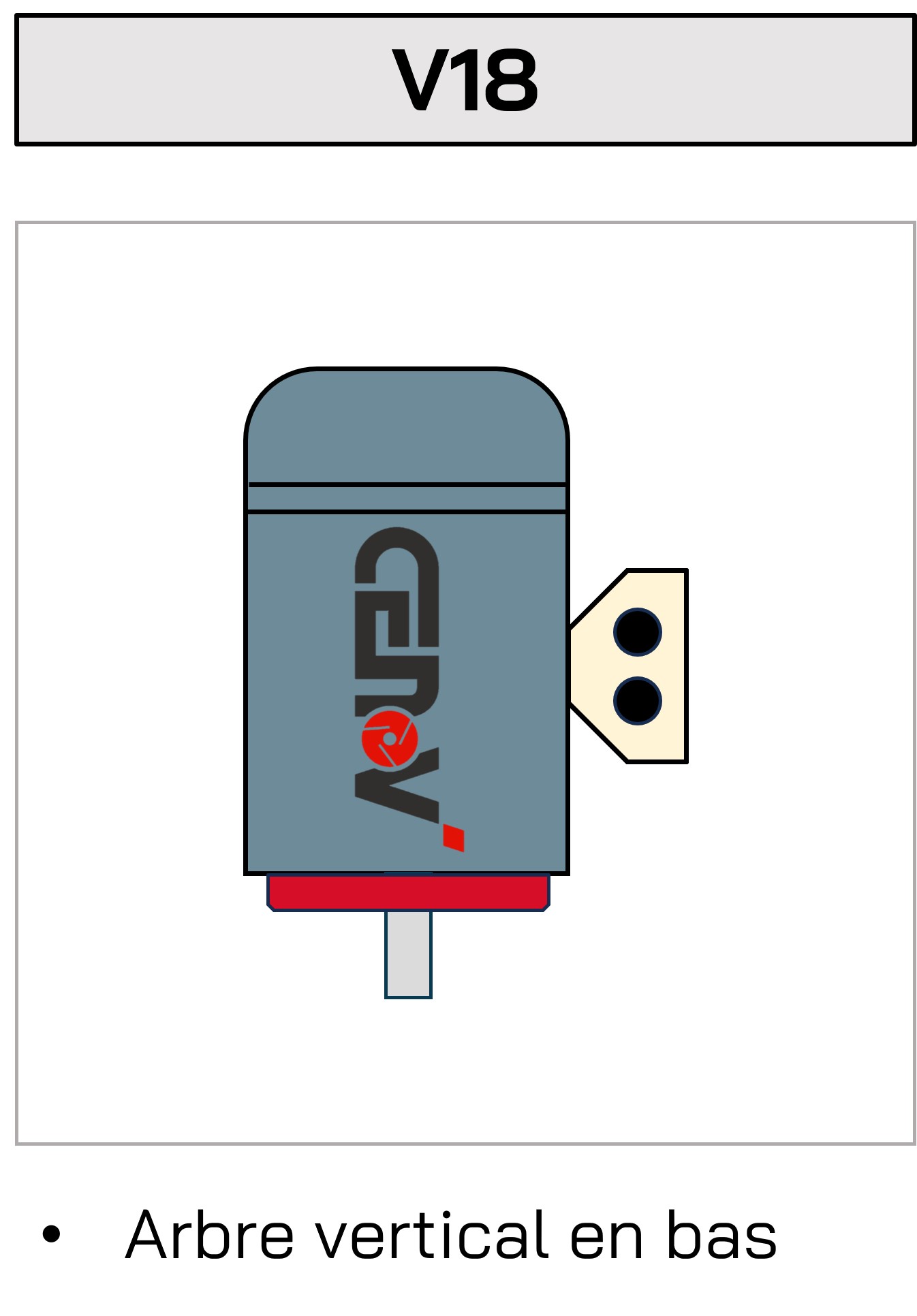

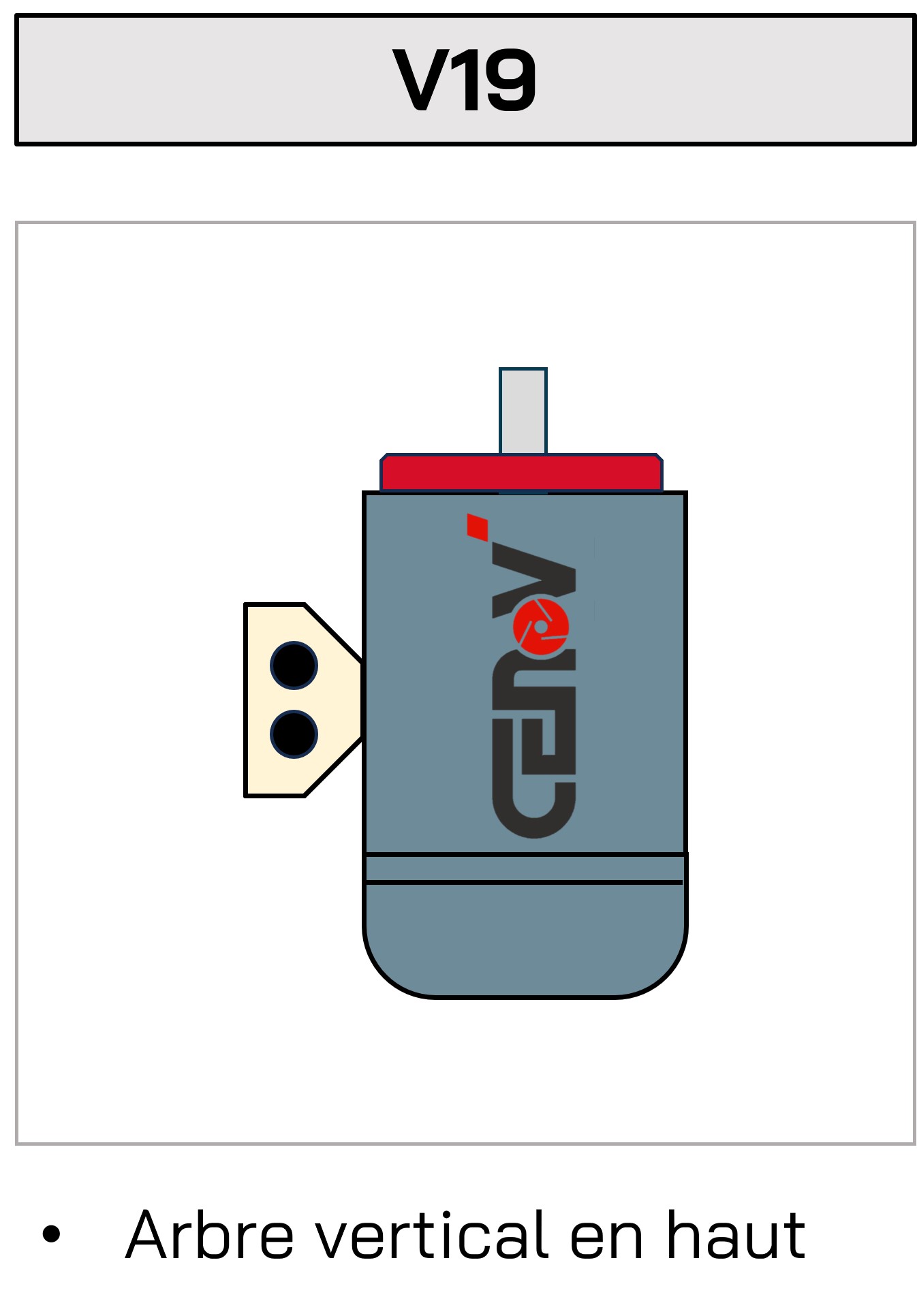

    Les moteurs avec une fixation à bride de fixation à trous lisses (FF) :

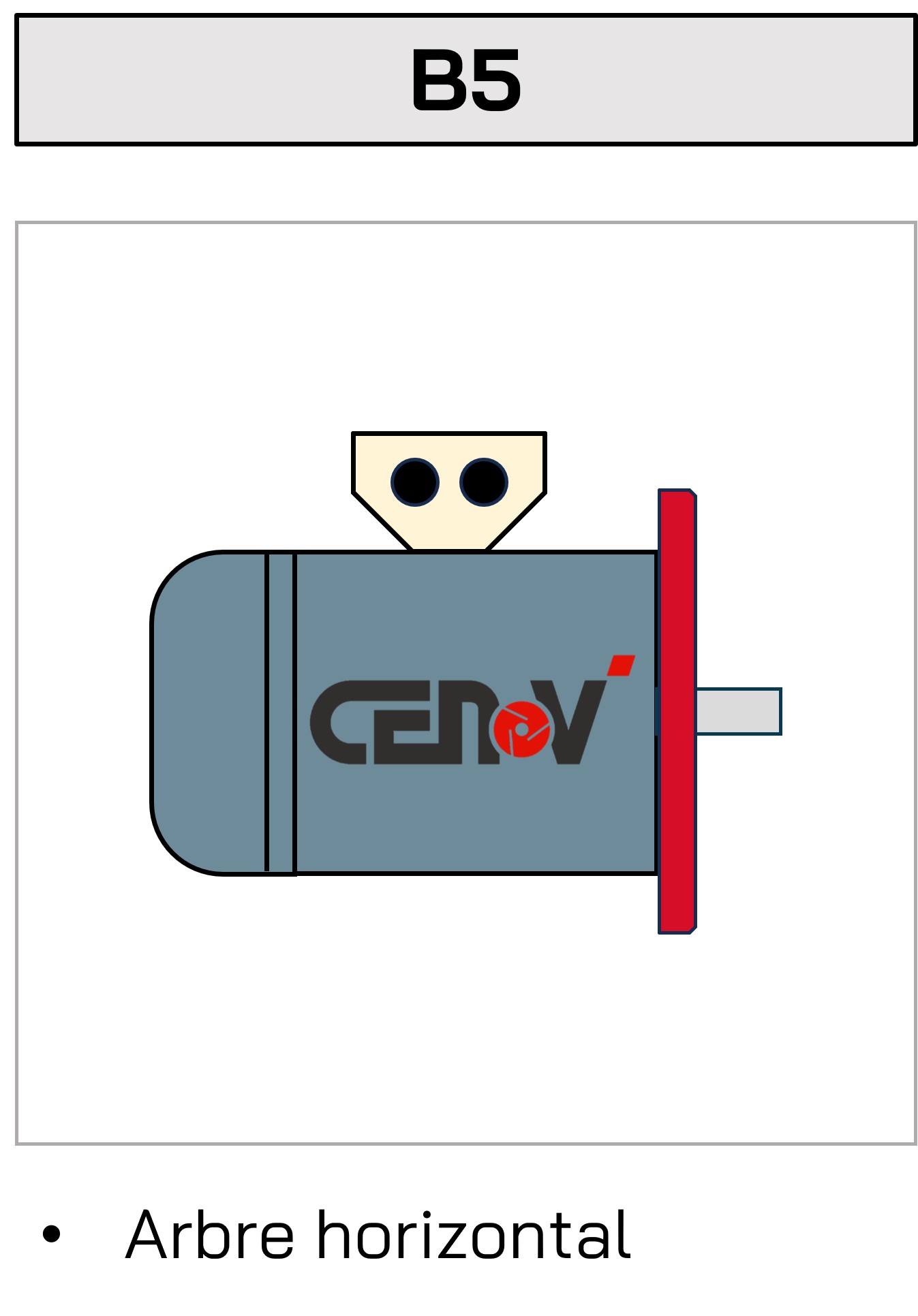

    La fixations la plus commune de cette catégorie et dans l’industrie est la B5 : un moteur avec une bride à trous lisses avec l’arbre en position horizontale.

    Vous trouverez ci-dessous les différents montages (cliquez sur les images pour en savoir plus) :

    Les moteurs avec une fixation à bride de fixation à trous taraudés (FT) :

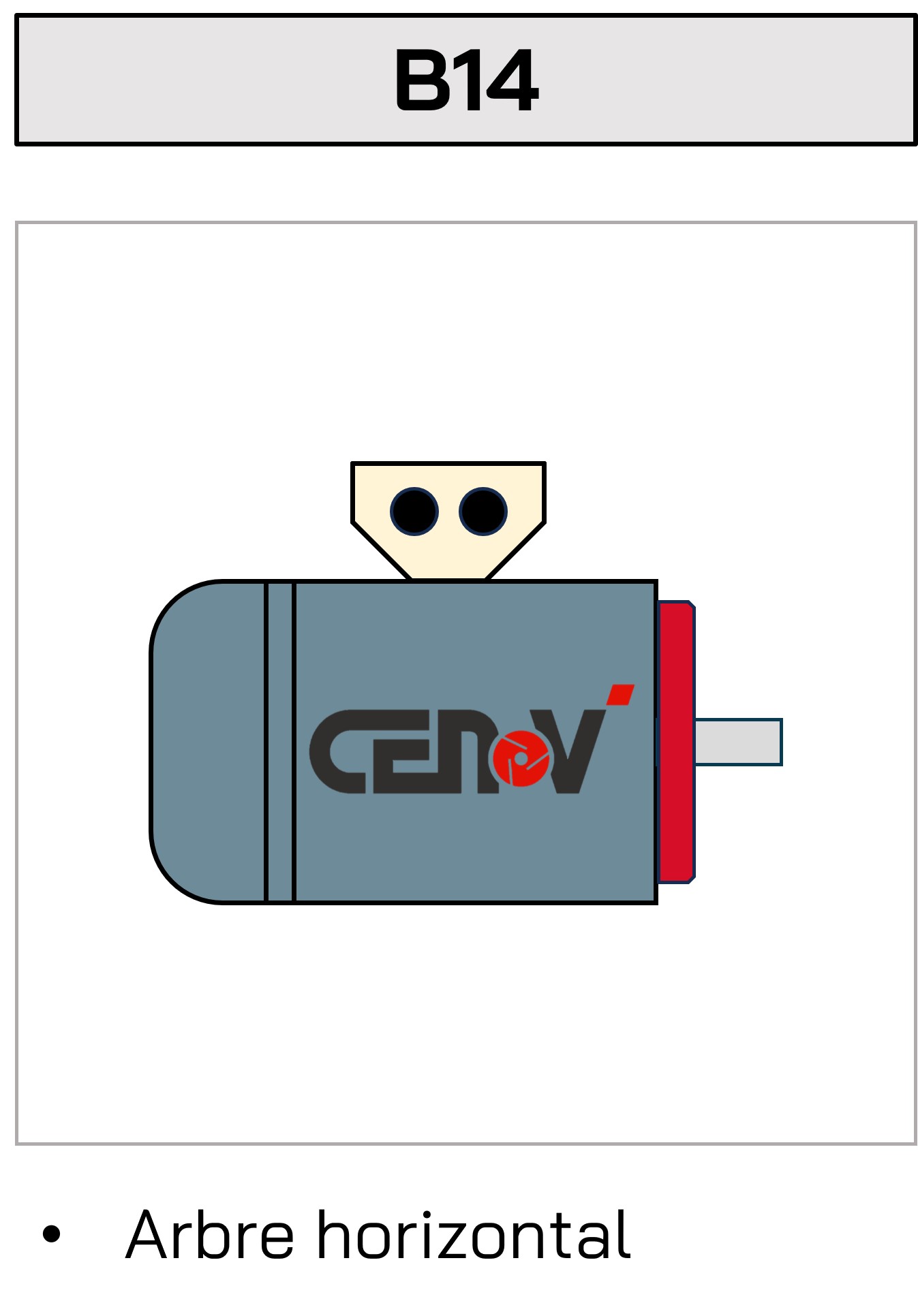

    La fixations la plus commune de cette catégorie et dans l’industrie est la B14 : un moteur avec une bride à trous taraudés avec l’arbre en position horizontale.

    Vous trouverez ci-dessous les différents montages (cliquez sur les images pour en savoir plus) :

    Vous n’êtes pas sur de votre choix contactez nos experts
